에어필터시스템

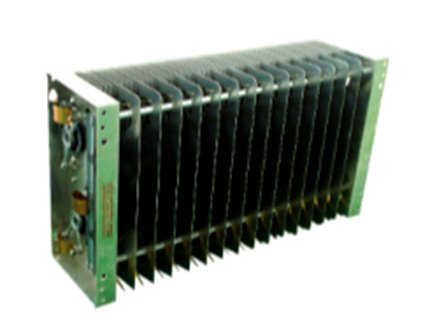

전기집진기 - 이단하전식

Electonic Filter


유성엔비텍

원리

D.C+12,000V의 전압이 하전되고 있는 이온화부에서 코로나 방전현상이 나타나며 이로 인해서 방출되는 +전 자가 통과되는 각종 입자(먼지, 연기 가스 등)에 붙어 분진 은 양이온화 된다. 이렇게 양이온화된 입자는 +6,000V 극판의 반발력에 의하여 -접지극판에 끌리게 되어 퇴적 된다. 퇴적이 많아짐에 따라 덩어리로 변하며 각 분자간의 인력에 의해 단단해져서 일정 질량에 도달하면 공기 흐름에 의해 극판으로부터 박리되어 뒤에 있는 포집 FILTER에 완전히 포집된다.

특징
  • 압력손실이 낮다.

  • 미세분진 제거효율이 높다.

  • 저 압력손실로 고효율이 가능하다.

  • 고압에 의한 세균의 멸균작용이 이루어진다.

필터구성

Pre+전기집진기+After Filter


효율 및 압력손실

Pre, After Filter: 정기적인 교체

전기집진부: 정기적으로 세척(년1회)

표준규격

594x594x250(WxHxD), 594x287x250(WxHxD)


주요 적용처

ASHRAE 52.1 Test 비색법 90% 이상

초기 15mmAq, 말기 40mmAq

SPECIFICATION
구분 사양
COLLECTOR

이단하전식 국제규격

이온화부: 이오나이저 와이어 0.12mm의 텅스텐와이어

응집부 : 0.6mm의 알루미늄판. 7.5mm의 +, -극판이 교대로 늘어선 형태

POWER PAK

입력전원: AC 220V

출력전원: DC 12,000V, DC 6,000V

소비전력: 100W-500W

안전장치: 과전류제어, 안전스위치

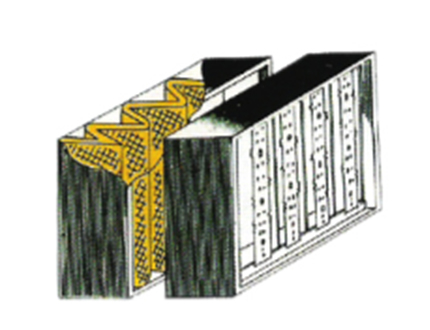

이오나이저 - 일단하전식

Electonic Filter


유성엔비텍

원리

와이어 또는 침상으로 된 이온화부에 D.C+12,000V의 전류를 공급하면 코로나 방전현상에 의하여 전자가 방출 된다. (초당 200조개)
이 전자는 주변의 분자와 전기적인 형상을 일으켜 이온 화선 주변은 음이온 산소로 가득하게 된다. 이와같이 생성된 음이온의 영향으로 주변의 산소는 차례로 음이온화 되고 공기 중에 부유하는 입자에도 마이너스 전하를 주게된다. 음이온과 음으로 대전된 입자는 매쉬로 쌓인 SP포집 FILTER에 포집된다. 포집부가 없는 1단 하 전식이다.

필터구성

Pre+이오나이저+SP Filter


효율 및 압력손실
  • ASHRAE 52.1 Test 비색법 80% 이상
  • 초기 15mmAq, 말기 40mmAq
표준규격

594x594x100(WxHxD), 594x287x100(WxHxD)


유지관리
  • Pre. After Filter: 정기적인 교체
  • 전기집진부: 정기적으로 세척 (년1회)
