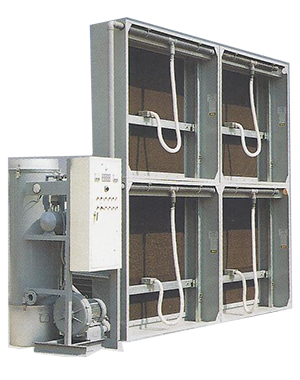

여과집진장치

자동진공재생필터

Auto Vacuum Filter


유성엔비텍

특징
  • 오염된 여재를 자동 청소기에 의하여 자동적으로 재생시켜주므로 오랜 기간 여재의 교환 및 세척의 필요가 없다.

  • 특수 여재를 사용하므로 압력손실이 적고, 집진 효율이 높다.

  • 유지 관리비가 적게든다.

  • 완전 자동 운전이 가능하다.

  • 설치 면적이 적어 경제적이다.

  • 여재 교환의 SPACE가 필요없다.

동작 원리

전처리 필터로서 유모직포 섬유를 후레임에 설치하고 분진을 포집하여 오염된 여재를 진공 흡입 노출이 여재의 상, 하, 좌, 우면을 이동하면서 진공 집진기에 의하여 여재를 재생시키는 필터이다.

주요 적용처
  • 목재, 섬유, 제지, 주물공장의 집진

  • 하수처리장의 산기관용 Filter

  • 고성능 및 중성능 Filter 의 전처리용

  • 지하철, 지하상가, 백화점 및 일반 건축물

  • 일반 공장에서의 외기 취입용 Filter

  • 기타 분진농도가 높은 장소에서의 공기 정화

주요 적용처
Height Wide 1,000 1,200 1,400 1,600 1,800 2,000 2,200 2,400
900 4,410 5,670 6,930 8,190 9,450 10,710 11,970 13,230
1,100 5,670 7,290 8,910 10,530 12,150 13,770 15,390 17,010
1,300 6,930 8,910 10,890 12,870 14,850 16,830 18,810 20,790
1,500 8,190 10,530 12,870 15,210 17,750 19,890 22,230 24,570
1,700 9,450 12,150 14,850 17,550 20,250 22,950 25,650 28,350
1,900 10,710 13,770 16,830 19,890 22,950 26,010 29,070 32,130
2,100 11,970 15,390 18,810 22,230 25,650 29,070 32,490 35,910
2,300 13,230 17,010 20,790 24,570 28,350 32,130 35,910 39,690

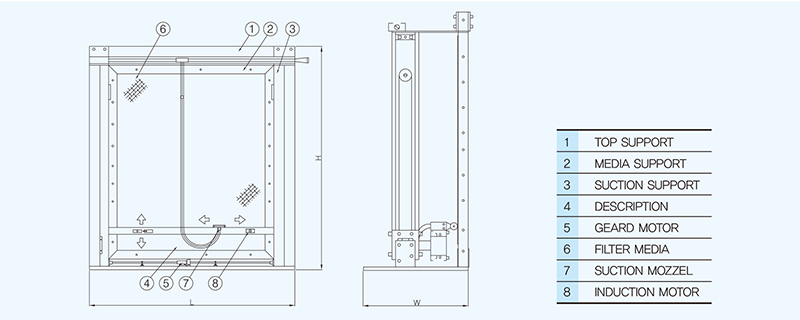

외형도(DWG)
유성엔비텍
SPECIFICATION
Description Material
Media Synthetic fiber
Frame SS 41 / Galvanized Steel / STS 304
Max. Temperature 80°C
Max. Humidity 100% RH
STANDARD
본체규격 폭(W) 2,400
높이(H) 2,400
두께(D) 580
재질 아연도 강판 / SS 41(지정색도장)
여재 재질 합성섬유(유모직포)
성능 포집효율 ASHRAE 52.2 Test MERV 5 이상
면 풍속 2.5m/sec
압력손실 12~24mmAg
배관 재질 STS 304 / 열수축 튜브
제어장치 제어방법 Timer 제어방식
조작 SWITCH 자동, 수동 운전
표시 LAMP 전원, 운전, Geared Motor 과전류, 이상 차압
구동장치 SUB GEARED MOTOR 220Vx1øx60HZ (60W)
여재 재생 방법, 시간 자동 흡입 재생, 약 8분/㎡
자동재생
집진장치
DUST BOX 형식 카트리지 방식
용량 30Litter
링블로워 처리풍량(m3/min) 6
압력손실(mmAq) 2,500
MOTOR(KW) 3.75
